环形波纹管
|
环形波纹管： 密封耐压软管。采用机械性能优于 SUS304的SUS321材质，柔性好，弯曲 半径小、耐疲劳。 内衬管： 介质传输软管。内壁平滑耐磨，减小振动， 降低噪音，戒指流动平稳。 不锈钢丝网套： 外层承压保护套。采用双层结构。 端部外层保护套： (1)陶瓷纤维绝热层，防止热辐射和钢水 飞溅烫伤软管。 (2)刚一柔性外护套，防止运动过程中软 管跟部过度弯曲。 末端起吊法兰： 方便连接和运动而设置。 |
|
基本参数表：
|
产品型号 |
公称 |
公称
压力 MPa |
最小动态
弯曲半径 r(mm) |
法兰连接尺寸
JB/T81、83-94 |
总成长度
（L) (mm) |
||
|
D
|
n-d
|
||||||
|
TDSYRG50A
|
50
|
2.5
|
600
|
125
|
4-ф18
|
按
用 户 需 要 制 造 |
|
|
TDSYRG65A
|
65
|
2.5
|
700
|
145
|
8-ф18
|
||
|
TDSYRG80A
|
80
|
2.5
|
900
|
160
|
8-ф18
|
||
|
TDSYRG100A
|
100
|
2.5
|
1200
|
190
|
8-ф23
|
||
|
TDSYRG125A
|
125
|
2.0
|
1500
|
220
|
8-ф25
|
||
|
TDSYRG150A
|
150
|
1.8
|
1800
|
250
|
8-ф25
|
||
|
TDSYRG175A
|
175
|
1.6
|
2000
|
280
|
12-ф25
|
||
|
TDSYRG200A
|
200
|
1.6
|
2100
|
310
|
12-ф25
|
||
|
TDSYRG250A
|
250
|
2.0
|
2500
|
370
|
12-ф30
|
||
|
TDSYRG300A
|
275
|
2.0
|
3000
|
430
|
16-ф30
|
||
 |

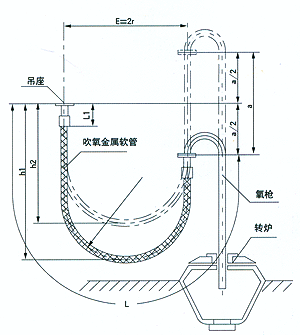

上述所有构件按最优化工艺和有丰富经验的焊接技师用TlC法焊接完成，焊接质量经过×光探伤，保证焊接无缺陷，具有最优的性能，安全可靠、寿命长，满足所有测试和BS 6501—1 991和GBfl_1 4525—1 993的规范。 注意事项： 1、吹氧管在运输与储存时应禁油，安装前应再进行脱脂处理。 2、运行时应逐渐升高压力，关闭时应也逐渐减小压力。软管 随氧枪运行时应避免与其它管系和墙壁等物体磨擦和碰撞。 3、吹氧管也可以用于氧枪冷却水等。 吹氧金属软管安装方式示意图 |
