Q系列

结构特点:

Q型旋转接头采用密封结构,自动调心,自动补偿,可适用于转速不高,同轴度不高,同轴度不好的设备.其结构简单,密封可靠,不需润滑,是应用最为广泛的一种旋转接头.

外管可直接连接到辊筒上随其同步运转,为主要的旋转部件.经过精加工的外管球面,底盖和密封环共同组成动密封摩擦副,密封环浮动在外管球面和底盖之间,但并不与壳体接触.无油轴承在壳体和外管间起支撑和导向作用.当密封环磨损时,借助弹簧和介质压力壳体将向远离轴头方向缓慢移动以补偿密封环的正常磨损.

使用条件:

最高转速:100/min 最高温度:200度最高压力:1.8MPa 使用介质:蒸汽、过热水

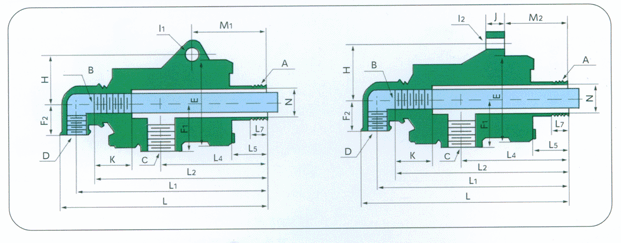

Q1S-G型旋转接头（双向流通内管固定式）

规格	型号	A	B	C	D	E	F1	F2	H	I1	I2	J	K	L	L1	L2	L4	L5	L7	M1	M2	N
20	Q1S-G20-8	R3/4	RP1/4	RC3/4	RC1-2	96	48	30	48	12	-	-	35	195	180	166	118	40	20	89	-	18
25	Q1S-G25-10	R1	RP3/8	RC3/4	RC1/2	75	40	40	55	-	12	26	35	240	225	215	165	47	22	-	95	25
32	Q1S-G32-15	R1-1/4	RP1/2	RC1	RC1/2	120	63	38	70	-	14	16	47	250	235	219	152	58	25	-	94	30
40	Q1S-G40-20	R1-1/2	RP3/4	RC1-1/4	RC3/4	130	70	43	78	-	16	22	45	291	273	254	187	69	30	-	125	38
50	Q1S-G50-25	R2	RP1	RC1-1/2	RC1	160	80	51	80	18	-	-	36	311	291	270	194	65	32	133	-	48

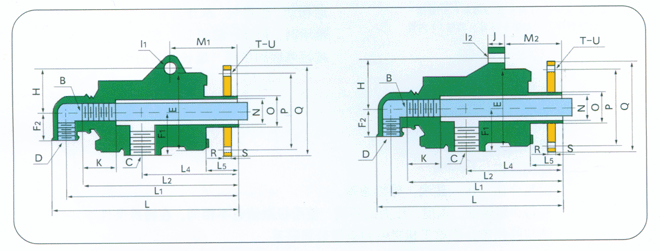

Q1S-GF型旋转接头（双向流通内管固定式）

规格	型号	B	C	D	E	F1	F2	H	I1	I2	j	K	L	L1	L2	L4	L5	M1	M2	N	O	P	Q	R	S	T	U
20	Q1S-GF20-8	RP1/4	RC3/4	RC1/2	96	48	30	48	12	-	-	35	210	195	171	133	55	104	-	18	27	75	105	16	8	10	14
25	Q1S-GF25-10	RP3/8	RC3/4	RC1/2	75	40	40	55	-	12	26	35	240	225	215	165	47	-	95	25	33.5	85	115	16	8	4	14
32	Q1S-GF32-15	RP1/2	RC1	RC1/2	120	63	38	70	-	14	16	47	254	239	223	156	62	-	98	30	42	100	140	18	12	4	18
40	Q1S-GF40-20	RP3/4	RC1-1/4	RC3/4	130	70	43	78	-	16	22	45	291	273	254	187	69	-	125	38	48	110	150	18	12	4	18
50	Q1S-GF50-25	RP1	RC1-1/2	RC1	160	80	51	80	18	-	-	36	315	295	274	199	70	138	-	48	60	125	165	20	15	4	18

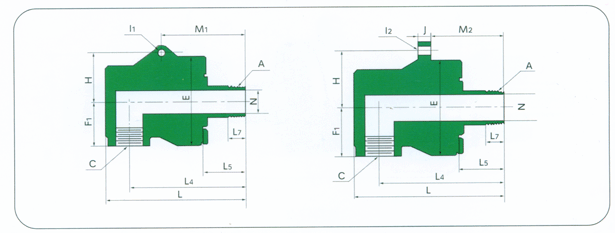

Q1D型旋转接头（单向流通式）

规格	型号	A	C	E	F1	H	I	I1`	I2	J	L	L4	L5	M1	M2	N
20	Q1D20	R/4	RC3/4	96	30	58	-	12	-	30	140	117	39	81	66	18
25	Q1D25	R1	RC1	-	25	54	11	-	-	25	179	155	48	-	93	25
32	Q1D32	R1-1/4	RC1-1/4	120	63	70	-	-	14	34	186	155	59	112	95	30
40	Q1D40	R1-1/2	RC1-1/2	130	70	78	-	-	16	32	224	187	69	133	117	38
50	Q1D50	R2	RC2	160	85	95	-	18	-	40	231	186	64	124	104	48

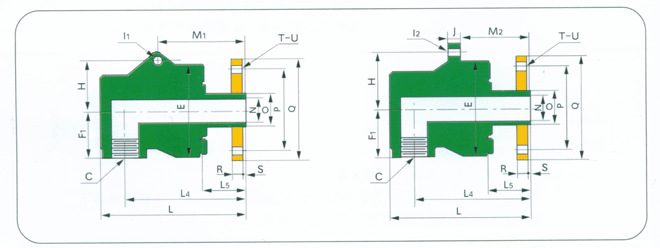

Q1D-F型旋转接头

规格	型号	C	E	F1	H	R	R1	R2	G	L	L4	L5	M1	M2	N	O	P	Q	R	S	T	U
20	Q1D-F20	RC3/4	96	30	58	-	12	-	30	155	132	54	96	81	18	27	75	105	16	8	4	14
25	Q1D-F25	RC1	-	25	54	11	-	-	25	183	159	52	-	97	25	33.5	85	115	16	8	4	14
32	Q1D-F32	RC-1/4	120	63	70	-	-	14	34	190	159	63	116	99	30	42	100	140	18	12	4	18
40	Q1D-F40	RC1-1/2	130	70	78	-	-	16	32	24	187	69	133	117	38	48	110	150	18	12	4	18
50	Q1D-F50	RC2	160	85	95	-	18	-	40	236	191	69	129	109	48	60	125	165	20	15	4	18

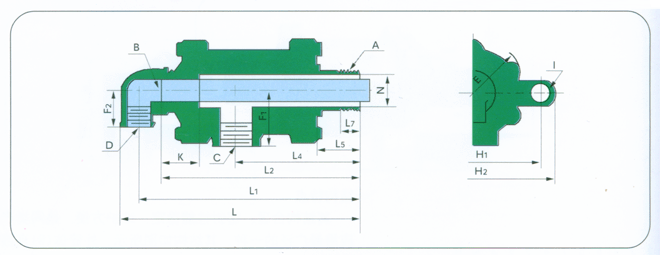

Q2S-G型旋转接头(双向流通内管固定式)

规格	型号	A	B	C	D	E	F1	F2	H1	H2	I	K	L	L1	L2	L4	L5	L7	N
65	Q2S-G65-32	R2-1/2	RP1-1/4	RC2	RC1-1/4	190	85	62	220	270	20	40	402	376	354	195	80	40	64
80	Q2, , , S-G80-40	R3	RP1-1/2	RC2-1/2	RC2	230	110	72	300	355	26	40	476	441	411	220	85	45	75
100	Q2S-G100-65	R4	RP2-1/2	RC2-1/2	RC2-1/2	261	120	90	300	354	26	30	510	429	429	265	87	45	97

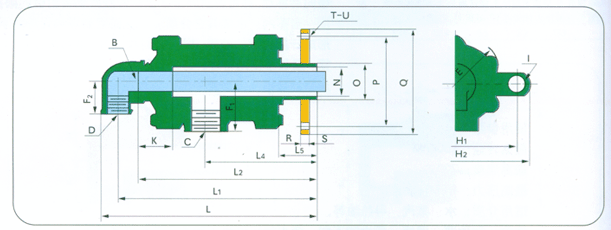

Q2S-G型旋转接头

规格	型号	B	C	D	E	F1	F2	H1	H2	R	K	L	L1	L2	L4	L5	L7	N	O	P	Q	R	S	T	U
65	Q2S-G65-32	RP1-1/4	RC2	RC1-1/4	190	85	62	220	270	20	40	412	386	364	205	90	40	64	75	145	185	20	18	4	18
80	Q2S-G80-40	RP1-1/2	RC2-1/2	RC2	230	110	72	300	355	26	40	488	453	423	232	97	45	75	90	160	200	20	20	8	18
100	Q2S-G100-65	RP2-1/2	RC2-1/2	RC2-1/2	261	120	90	300	354	26	30	512	469	431	267	90	45	97	112	180	220	22	22	8	18

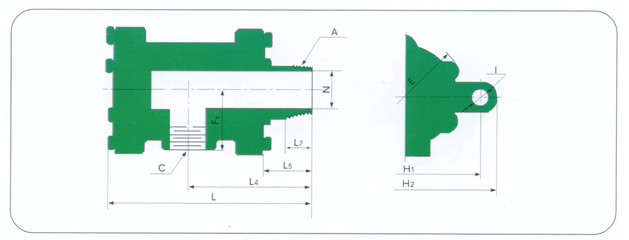

Q2D型旋转接头（单向流通）

规格	型号	A	C	E	F1	H1	H2	I	L	L4	L5	L7	N
65	Q2D65	R2-1/2	RC2-1/2	190	85	220	270	20	318	195	80	40	64
80	Q2D80	R3	RC3	230	110	300	355	26	367	, 220	85	45	75
100	Q2D100	R4	RC4	261	120	300	354	26	367	265	87	45	97

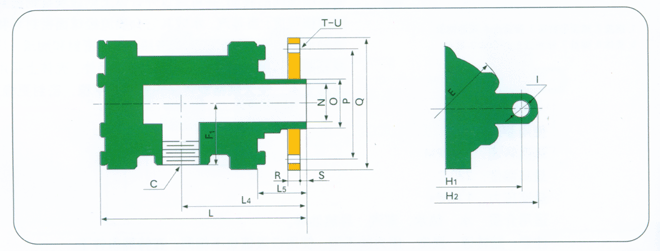

Q2D-F型旋转接头（单向流通）

规格	型号	C	E	F1	H1	H2	I	L	L4	L5	N	O	P	Q	R	S	T	U
65	Q2D-F65	RC2-1/2	190	85	220	270	20	328	205	90	64	78	145	185	20	18	4	18
80	Q2D-F80	RC3	230	110	300	355	26	379	232	75	90	160	200	20	20	8	18	18
100	Q2D-F100	RC4	261	120	300	354	26	365	267	90	97	112	180	200	22	22	8	18
