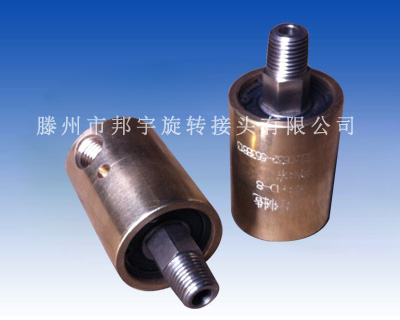

HD／HD—F型旋转接头

[结构特点]
其结构是专门适用于冷却方面设计的系列产品，它具有体积小、重量轻、摩擦扭矩小等
优点，采用了平衡型密封，摩擦组对材料根据介质环境，选择各种浸渍石墨、青铜、碳化钨、
碳化硅的不组合，足以抵挡铁锈、结垢、碎屑等杂质对密封面的影响，我们的密封件是在CNC
机床和专用研磨机上完成的，表面如同镜面，使密封更加可靠。
[使用条件]
最高转数：1000/min 最高温度：100℃ 最高压力：1．OMPa 适用介质：水、空气、盐水

HD型旋转接头

规格	型号	A	C	E	F1	L	L4	L5	L7	N	O	P	Q	R	S	T	U
10	HD-10	R3/8	Rc3/8	55	28	105	90	30	15	8	-	-	-	-	-	-	-
10	HD-F10	-	Rc3/8	55	28	118	103	43	-	8	20	60	90	14	6	4	14
15	HD-15	R1/2	Rc1/2	55	28	105	90	30	18	12	-	-	-	-	-	-	-
15	HD-F15	-	Rc1/2	55	28	118	103	43	-	12	26	65	95	14	8	4	14
20	HD-20	R3/4	Rc3/4	62	31	115	95	30	20	16	-	-	-	-	-	-	-
20	HD-F20	-	Rc3/4	62	31	132	112	47	-	16	32	75	105	14	8	4	14
25	HD-25	R1	Rc1	74	37	125	103	33	20	20	-	-	-	-	-	-	-
25	HD-F25	-	Rc1	74	37	141	119	49	-	20	36	85	115	16	10	4	14
32	HD-32	R1-1/4	Rc1-1/4	90	45	156	128	42	25	30	-	-	-	-	-	-	-
32	HD-F32	-	Rc1-1/4	90	45	171	143	57	-	30	46	100	140	18	12	4	18
40	HD-40	R1-1/2	Rc1-1/2	95	48	160	130	40	25	36	-	-	-	-	-	-	-
40	HD-F40	-	Rc1-1/2	95	48	177	147	57	-	36	52	110	150	18	12	4	18
50	HD-50	R2	Rc2	122	61	220	182	60	35	48	-	-	-	-	-	-	-
50	HD-F50	-	Rc2	122	61	225	187	65	-	48	60	125	165	20	15	4	18
65	HD-65	R2-1/2	Rc2-1/2	156	78	256	211	68	40	62	-	-	-	-	-	-	-
65	HD-F65	-	Rc2-1/2	156	78	264	219	76	-	62	75	145	185	20	18	4	18

HS—G型旋转接头(双向流通内管固定式)

规格	型号	A	B	C	D	E	F1	F2	K	L	L1	L3	L4	L5	N
15	HS-G15-6	R1/2	G1-8	Rc1/2	Rc3/8	55	28	25	15	147	135	125	90	30	12
20	HS-G20-8	R3/4	G1/4	Rc3/4	Rc1/2	62	31	30	32	170	155	140	95	30	16
25	HS-G25-10	R1	G3/8	Rc3/4	Rc1/2	74	37	33	26	175	160	145	103	33	20
32	HS-G32-15	R1-1/4	G1/2	Rc1-1/4	Rc1/2	90	45	38	32	211	196	182	148	42	30
40	HS-G40-20	R1-1/2	G3/4	Rc1-1/2	Rc3/4	95	48	43	36	232	210	185	130	40	35
50	HS-G50-25	R2	G1	Rc1-1/2	Rc1	122	60	51	45	300	278	255	182	60	48
65	HS-G65-32	R2-1/2	G1-1/4	Rc2	Rc1-1/4	156	78	62	53	350	325	295	211	68	62

HS—GF型旋转接头(双向流通内管固定式)

规格	型号	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	N	O	P	Q	R	S	T	U
15	HS-GF15-6	G1/8	Rc1/2	Rc1/2	55	28	25	15	160	148	138	103	43	12	26	65	95	14	8	4	14
20	HS-GF20-8	G1/4	Rc3/4	Rc1/2	62	31	30	32	187	172	157	112	47	16	32	75	105	14	8	4	14
25	HS-GF25-10	G3/8	Rc3/4	Rc1/2	74	37	33	26	190	175	160	118	49	20	36	85	115	16	10	4	14
32	HS-GF32-15	G1/2	Rc1-1/4	Rc1/2	90	45	38	32	226	211	197	143	57	30	46	100	140	18	12	4	18
40	HS-GF40-20	G3/4	Rc1-1/2	Rc3/4	95	48	43	36	249	227	202	147	57	35	52	110	150	18	12	4	18
50	HS-GF50-25	G1	Rc1-1/2	Rc1	122	60	51	46	305	273	260	187	65	48	60	125	165	20	15	4	18
65	HS-GF65-32	G1-1/4	Rc2	Rc1-1/4	156	78	62	50	358	330	303	219	76	62	75	145	185	20	18	4	18

HS—X型旋转接头(双向流通内管旋转式)

规格	型号	A	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	L7	N
15	HS-X15-6	R1/2	10	Rc1/2	Rc3/8	55	28	25	15	147	135	125	90	30	17	12
20	HS-X20-8	R3/4	12	Rc3/4	Rc1/2	62	31	30	32	170	155	140	95	30	20	16
25	HS-X25-10	R1	16	Rc3/4	Rc1/2	74	37	33	26	175	160	145	103	33	20	20
32	HS-X32-15	R1-1/4	20	Rc1-1/4	Rc1/2	90	45	38	32	211	196	182	128	42	25	30
40	HS-X40-20	Rc1-1/2	25	Rc1-1/2	Rc3/4	95	48	43	36	232	210	185	130	40	25	, 3, 5
50	HS-X50-25 , ,	R2	32	Rc1-1/2	Rc1	122	60	51	45	300	278	255	182	60	35	48
65	HS-X65-32	R2-1/2	40	Rc2	Rc1-1/4	156	78	62	53	350	325	295	211	68	40	62

HS—XF型旋转接头(双向流通内管旋转式)

规格	型号	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	N	O	P	Q	R	S	T	U
15	HS-XF15-6	10	Rc1/2	Rc3/8	55	28	25	15	160	148	138	103	43	12	26	65	95	14	8	4	14
20	HS-XF20-8	12	Rc3/4	Rc1/2	62	31	30	32	187	172	157	112	47	16	32	75	105	14	8	4	14
25	HS-XF25-10	16	Rc3/4	Rc1/2	74	37	33	26	190	175	160	118	49	20	36	85	115	16	10	4	14
32	HS-XF32-15	20	Rc1-1/4	Rc1/2	90	45	38	32	226	211	197	143	57	30	46	100	140	18	12	4	18
40	HS-XF40-20	25	Rc1-1/2	Rc3/4	95	48	43	36	249	227	202	147	57	35	52	110	150	18	12	4	18
50	HS-XF50-25	32	Rc1-1/2	Rc1	122	60	51	46	305	283	260	187	65	48	60	125	165	20	15	4	18
65	HS-XF65-32	40	Rc2	Rc1-1/4	156	78	62	50	358	333	303	219	76	62	75	145	185	20	18	4	18
