D型旋转接头

【结构特点】
空心轴通过螺纹或法兰连接到辊子或辊筒上，为主要的旋转部件，与设备同步运动。密封环与空心轴和波纹管补偿器共同组成浮动的双端面密封摩擦副，有利于由于大、重设备同心度差而带来的密封性不好等缺点。密封环由经过浸渍的碳石墨制成，具有良好的自润滑性，从而降低摩擦和磨损，提高了使用寿命；密封环磨损后，由波纹管补偿器借助于弹簧的压力随时得到补偿。轴承的使用一方面起支撑作用，同时又提高了旋转精度，减少了摩擦扭矩。另外，壳体上设有观损察孔，通过观察孔可随时观察到密封环的磨损及密封情况。
【使用参数】
最高转速：200r/min
最高温度：150℃
最高压力：1.8Mpa
适用介质：蒸汽、水等。

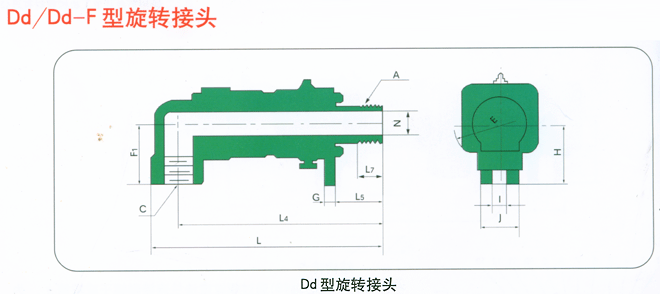

规格	型号	A	D	E	F1	G	H	I	J	L	L4	L5	L7	N
10	Dd1010	R3/8	RC3/8	79	40	8	55	14	34	164	149	36	16	10
15	Dd1050	R1/2	RC1/2	79	40	8	55	14	34	175	158	42	20	14
20	Dd1020	R3/4	RC3/4	89	45	10	65	18	38	197	177	45	22	18
25	Dd1025	R1	RC1	110	55	10	70	14	40	256	231	63	25	25
32	Dd1032	R1-1/4	RC1-1/4	119	78	11	82	18	48	264	234	57.5	28	32
40	Dd1040	R1-1/2	RC1-1/2	125	83	10	92	20	50	288	256	60	30	38
50	Dd1050	R2	RC2	167	88	10	95	18	42	308	270	56	32	50
65	Dd1065	R2-1/2	RC2-1/2	186	110	14	120	20	50	359	314	72	42	65
80	Dd1080	R3	RC3	207	115	15	130	24	54	404	348	94	45	75

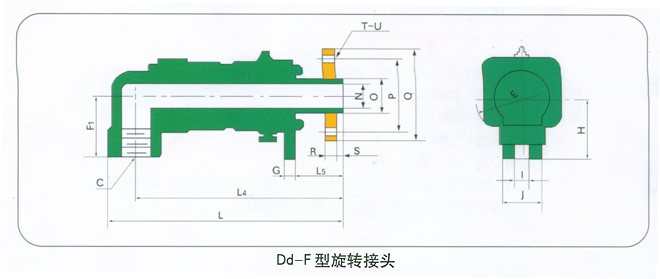

规格	型号	C	E	F1	G	H	I	J	L	L4	L5	N	O	P	Q	R	S	T	U
15	Dd-F15	Rc1/2	79	29	8	55	14	34	175	156	42	14	26	65	95	14	8	4	14
20	Dd-F20	Rc3/4	89	34	10	65	14	38	197	175	45	18	29	75	105	16	8	4	14
25	Dd-F25	Rc1	110	42	10	70	14	40	156	223	63	25	40	85	115	16	10	4	14
32	Dd-F32	Rc1-1/4	119	44	11	82	18	48	264	224	57.5	32	44	100	140	18	12	4	18
40	Dd-F40	Rc1-1/2	125	60	10	92	20	50	288	253	60	38	49	110	150	18	12	4	18
50	Dd-F50	Rc2	167	54	10	95	18	42	308	254	56	50	60	125	165	20	15	4	18
65	Dd-F65	Rc2-1/2	186	70	14	120	20	50	359	295	72	65	75	145	185	20	18	4	18
80	Dd-F80	Rc3	207	75	15	130	24	54	404	338	94	75	90	160	200	20	20	8	18

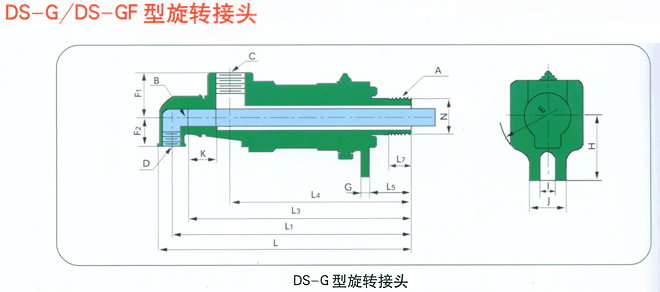

规格	型号	A	B	C	D	E	F1	F2	G	H	I	J	K	L	L1	L3	L4	L5	L7	N
15	DS-G15-6	R1/2	Rp1/8	Rc3/8	Rc3/8	79	29	25	8	55	14	34	15	217	204	191	156	42	20	14
20	DS-G20-8	R3/4	Rp1/4	Rc1/2	Rc1/2	89	34	30	10	65	1	38	15	244	229	215	175	45	22	18
25	DS-G25-10	R1	Rp3/8	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	303	288	273	223	63	25	25
32	DS-G32-15	R1-1/4	Rp1/2	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	294	279	224	57.5	28	32
40	DS-G40-20	R1-1/2	Rp3/4	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	48	353	335	316	253	60	30	38
50	DS-G50-25	R2	Rp1	Rc1-1/2	Rc1	167	54	51	10	95	20	42	49	358	338	317	254	56	32	50
65	DS-G65-32	R2-1/2	Rp1-1/4	Rc2	Rc1-1/4	186	70	62	14	120	20	50	59	422	394	369	295	72	42	65
80	DS-G80-40	R3	Rp1-1/2rp2	Rc2-1/2	Rc2	207	75	72	16	130	24	54	71	501	465	433	338	94	45	75

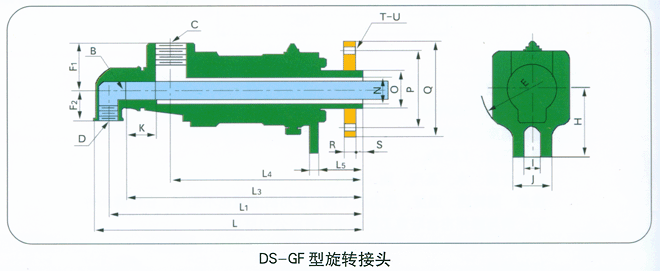

规格	型号	C	E	F1	G	H	I	J	L	L1	L3	L4	L5	N	O	P	Q	R	S	T	U
15	DS-GF15	Rc3/8	79	40	8	55	14	34	222	209	196	161	57	10	26	65	95	14	8	4	14
20	DS-GF20	Rc1/2	89	45	10	65	18	38	248	233	319	179	49	18	29	75	105	16	8	4	14
25	DS-GF25	Rc3/4	110	55	10	70	14	40	304	289	274	224	64	25	40	85	115	16	10	4	14
32	DS-GF32	Rc1	119	78	11	82	18	48	311	296	281	226	59.5	32	44	100	140	18	12	4	18
40	DS-GF40	Rc1-1/4	125	83	10	92	20	50	364	346	327	264	71	38	49	110	150	18	12	4	18
50	DS-GF50	Rc1-1/2	167	88	10	95	18	42	370	350	329	266	68	50	60	125	165	20	15	4	18
65	DS-GF65	Rc2	186	110	14	120	20	50	422	394	369	295	72	65	75	145	185	20	18	4	18
80	DS-GF80	Rc2-1/2	207	115	16	130	24	54	482	446	414	319	75	75	90	160	200	20	20	8	18
