BY型埋入式钢铁链铸机专用旋转接头

BY系列旋转接头是专门冶金行业连铸机设计的一种埋入式旋转接头。它用于连铸机上辊子的内部冷却以提高辊子的使用
寿命。使用旋转接头冷却的内冷辊的使用寿命一般高于外部冷却的实心辊。该旋转接头采用平衡式密封结构、无油轴承支撑；
接头终身不需润滑，可自动补偿。

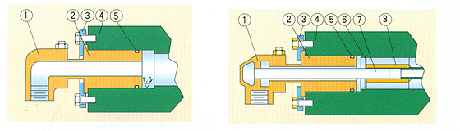

BY系列旋转接头是将壳体(2)插入辊子(4)内部，并用半分法兰(3)(法兰沿中心线锯开)固定在轴端，装机后外部只能看到
端盖(1)，壳体则埋在辊子内部与辊子一起旋转，故又称埋入式旋转接头。M系列零部件全部选用耐腐蚀材料，适于通水介质。
BY系列旋转接头有单通、双通两种型式，每一种又分端面密封和外圆密封(彩图中有体现，而剖面图中未体现)两种结构，
用户可根据需要选用。端面密封或其他异型结构请于我公司工程技术部联系。

【使用条件】
最高转速：100r／min
最高温度：100℃
最高压力：1．OMPa
使用介质：水

1、端盖2、壳体3、半分法兰4、辊子5、O型圈6、孔用挡圈7、内管8、辊子用十字内管

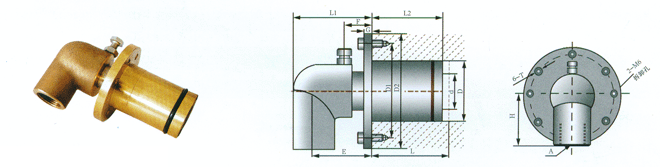

BYDl一WF埋入式接头

规格	型号	A	安装孔D(H8)	安装孔L	d	D1	D2	L1	L2	E	F	G	H	T
15	BYD12015	Rc1/2	46	62	46	72	88	66	60	48	22	6	45	M6
20	BYD12020	Rc3/4	46	62	17.5	72	88	66	60	48	22	6	45	M6
25	BYD12025	Rc1	46	62	17.5	72	88	74	60	53	22	6	60	M6
25	BYD12525	Rc1	59	82	25	83	95	76	76	55	24	8	60	M6

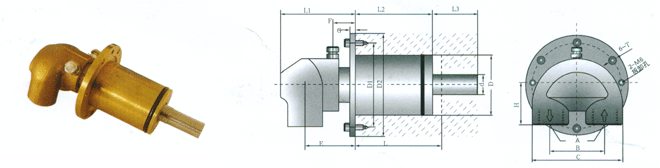

BYSI—Wr埋入式接头

规格	型号	A	B	C	d	安装孔D(H8)	安装孔L	D1	D2	L1	L2	L3	E	F	G	H	T
15	BYS12015-10	Rc1/2	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20	BYS12020-10	Rc3/4	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20	BYS12520-15	Rc3/4	51	85	19	59	82	83	95	73	76	63	49	23	6	39	M6
25	BYS14025-25	Rc1	65	106	28	71	94	98	112	99	85	48	68	26	8	52	M6

BYD2-WB埋入式接头

规格	型号	A	安装孔D(H8)	安装孔L	d	D1	L1	L2	E	F	G	H
15	BYD22015	Rc1/2	46	62	16	59	64	60	46	20	4	45
20	BYD22020	Rc3/4	46	62	17.5	59	64	60	46	20	4	45
25	BYD22025	Rc1	46	62	17.5	59	64	60	51	20	4	60
25	BYD22525	Rc1	59	82	25	73	73	76	52	21	5	60

BYS2-WB埋入式接头

规格	型号	A	B	C	d	安装孔D(H8)	安装孔L	D1	L1	L2	E	F	G	H
15	BYD22015-10	Rc1/2	51	85	14	46	62	59	71	60	47	20	4	39
20	BYD22020-10	Rc3/4	51	85	14	46	62	59	71	60	47	20	4	39
20	BYD22520-15	Rc3/4	51	85	19	59	82	73	72	76	48	21	5	39
25	BYD24025-25	Rc1	64	105	28	71	94	86	95	82	65	23	5	43

BYD3埋入式接头

规格	型号	A	安装孔D(H8)	安装孔L	d	D1	L1	E	F	H
15	BYD32015	Rc1/2	40	53.5	16	19	60	42	16	45
20	BYD32020	Rc3/4	46	68	17.5	28	60	42	16	45
25	BYD32025	Rc1	46	68	17.5	28	68	47	16	60
25	BYD32525	Rc1	59	99	25	38	68	47	16	60

BYS3埋入式接头

规格	型号	A	B	C	d	安装孔D(H8)	安装孔L	D1	L1	L2	E	F	H
15	BYD32015-10	Rc1/2	51	85	14	46	68	28	67	49	43	16	39
20	BYD32020-10	Rc3/4	51	85	14	46	68	28	67	49	43	16	39
20	BYD32520-15	Rc3/4	51	85	19	59	99	38	67	63	43	16	39
25	BYD34025-25	Rc1	65	106	28	71	101	48	91	80	60	18	52
