HMDU型钢铁连铸机专用旋转接头
 |
【结构特点】 |
|
【使用条件】 |
 |

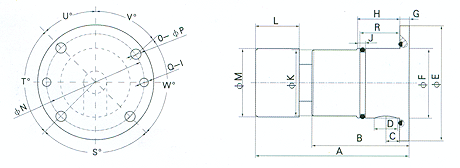

| A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W |
| 131.5 | 83 | 83 | 11.5 | 20 | 100 | 60e8 | 8 | 34 | 4.8 | 57 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
 |
【结构特点】 HMDUD20型系列旋转接头系根据现代化连接设备连铸机轧辊特点而设计 的，它将接头形体的绝大部分深入到辊子里面，外面仅露出管道连接弯头，有利 于辊道流与流之间的空间布置。旋转接头的密封结构设计，除采用了平衡型密封 设计外，还改变了原来轴向串列式为独特的倒置内藏密封式，这样，不但减少了 轴向长度，而且使壳体结构成为一体，更利于接头的拆装与维护。 |
|
【使用条件】 轴向伸缩量：100mm 最大工作压力：1_2MPa 试验压力：1．8MPa 最高工作温度：120℃ 最高转速：60r／min |
 |
| A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W | X |
| 156.5 | 135.5 | 87 | 40 | 100 | 60e8 | 8 | 34.8 | 20 | 4.8 | 15 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | 9 | 2 | M8 | 80 | 100 | 90 | 90 |
